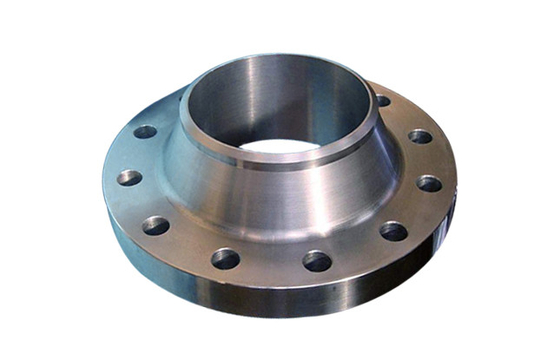

De Flens Nationale Norm van het hoge en Lage Druk Vlakke Lassen met het Lassenflens van het Diameteruiteinde

De Flens Nationale Norm van het hoge en Lage Druk Vlakke Lassen met het Lassenflens van het Diameteruiteinde

1. De flensverbinding of de flensverbinding verwijzen naar de afneembare verbinding die door flens, pakking en bout als groep geassembleerde verzegelende structuur wordt verbonden. De pijpflens verwijst naar de flens met pijp in het pijpleidingsapparaat, en verwijst naar de de invoer en de uitvoerflens van het materiaal wanneer gebruikt in het materiaal.
2. Verscheidene systemen van de internationale normen van de pijpflens
1) Europees flenssysteem: Duits DIN (met inbegrip van Rusland)
A, nominale druk: 0,1, 0,25, 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0, 32,0, Mpa 40,0
B. gemeenschappelijke berekeningsdiameter: 15~2000mm
C, het type van flensstructuur: vlakke lassenplaat, vlak los kokertype van de lassenring, los kokertype van de broodjesrand, los kokertype van de broodjesrand, los kokertype van de lassenring, lassentype, verbindingstype van de halsdraad, integraal en flensdekking
D, flens het verzegelen oppervlakte: vlakke oppervlakte, concave oppervlakte, concave oppervlakte, de oppervlakte van de pengroef, de rubberoppervlakte van de ringsverbinding, lensoppervlakte en de oppervlakte van het diafragmalassen
E. Leidt de die Co-Registrerende norm voor OCT flenzen door buizen door de Sovjetunie in 1980 worden uitgegeven is gelijkaardig aan de Duitse DIN-norm en niet in detail zal beschreven worden
2) Amerikaans flenssysteem: De Amerikaanse ANSI B16.5 „de flenzen van de Staalpijp en van de van een flens voorzien pijpmontage“ ANSI B16.47A/B flens van het „Grote Diameterstaal“
A, nominale druk: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
B. gemeenschappelijke berekeningsdiameter: 6~4000mm
C, het type van flensstructuur: strooklassen, contactdooslassen, draadverbinding, losse koker, uiteindelassen en flensdekking
D, flens het verzegelen oppervlakte: concave oppervlakte, concave oppervlakte, de oppervlakte van de pengroef, de verbindingsoppervlakte van de metaalring
3) *** JIS leidt flenzen door buizen: over het algemeen slechts gebruikt voor openbare werken in petrochemische installaties, met weinig internationale invloed en geen onafhankelijk systeem in de wereld.
3, van de het staalpijp van China de flens nationaal standaardsysteem GB
1) Nominale druk: 0.25mpa ~ 42.0mpa
A, Reeks 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (HOOFDreeks)
B, Reeks 2: PN0.25, PN0.6, PN2.5, PN4.0
De flenzen van PN0.25, PN0.6, PN1.0, PN1.6, PN2.5 en PN4.0 behoren tot het Europese die flenzensysteem door Duitse flenzen wordt vertegenwoordigd, terwijl de rest tot het Amerikaanse die flenzensysteem behoort door Amerikaanse flenzen wordt vertegenwoordigd.
In GB-norm, is behoren het maximum nominale drukniveau die tot het Europese flenssysteem 40Mpa, is behoren het maximum nominale drukniveau die tot het Amerikaanse flenssysteem 42Mpa.
2) Nominale diameter: 10mm~1500mm
3) Flensstructuur:
Integrale flens
Eenheid van de flens
A. ingepaste flens
De flenzen van het het uiteindelassen van lassenflenzen
Vlakke lassenflens met van de het lassenflens van de halscontactdoos de flens van het de plaatlassen
C. de losse van de het lassenring van het flensuiteinde van de de kokerhals losse van het de flensuiteinde van de het lassenring van de de kokerplaat losse van het de flens vlakke lassen van de de rings losse koker van de de plaatflens flens van de de tik losse koker
D. flensdekking (blinde gatenflens)
E. roterende flens
F. de flens van Anchorage
G. het opduiken/bekledingsflens
